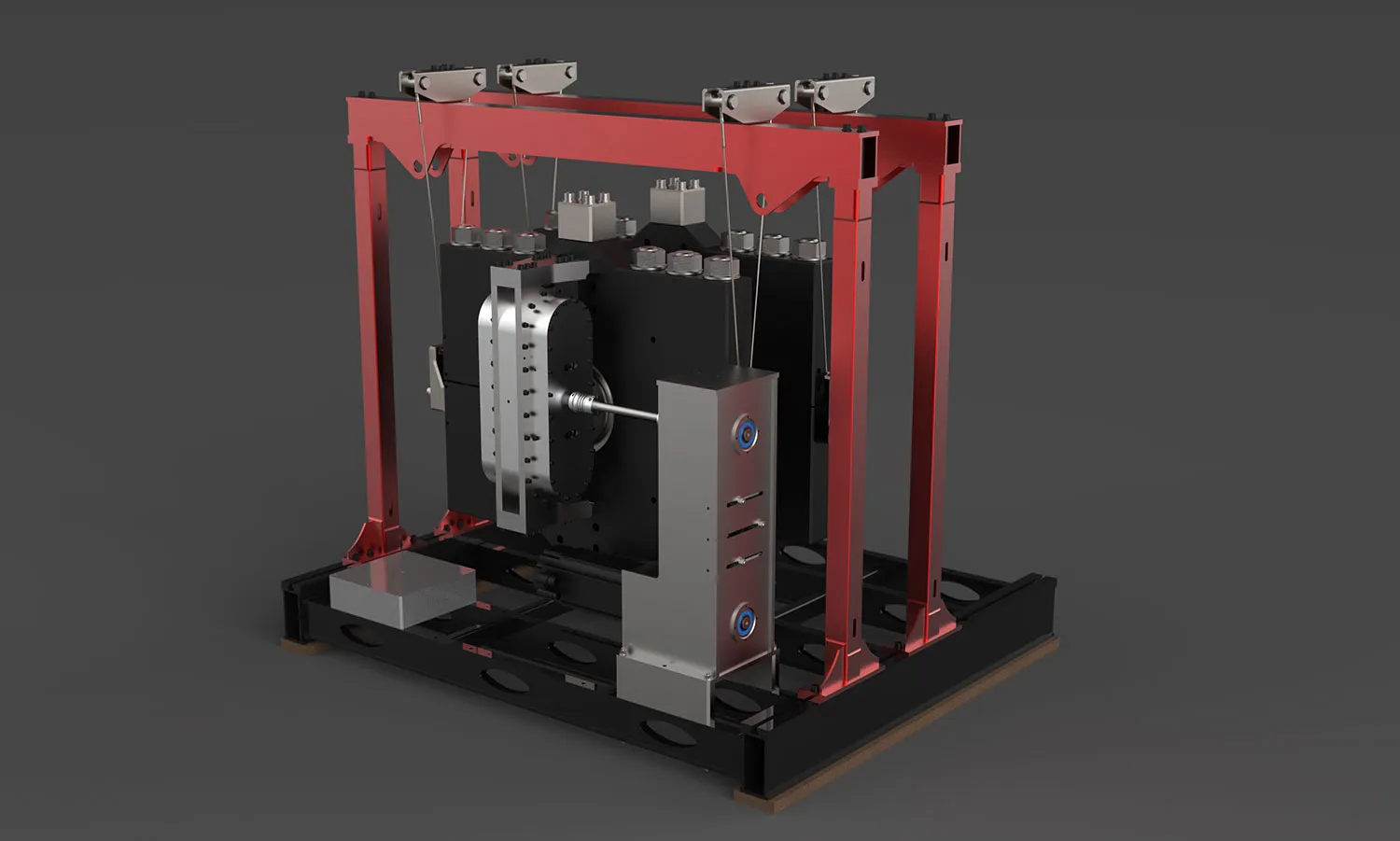

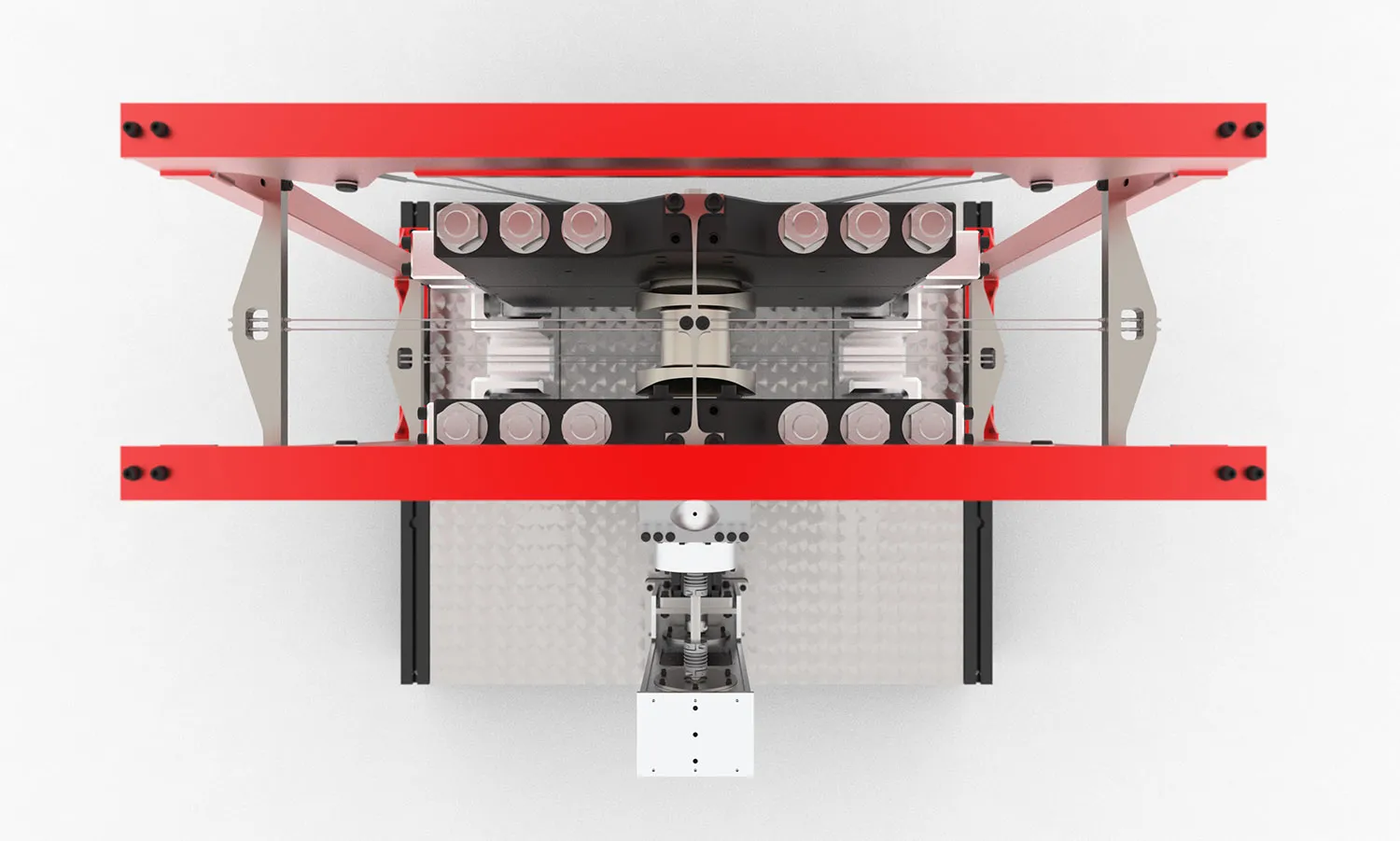

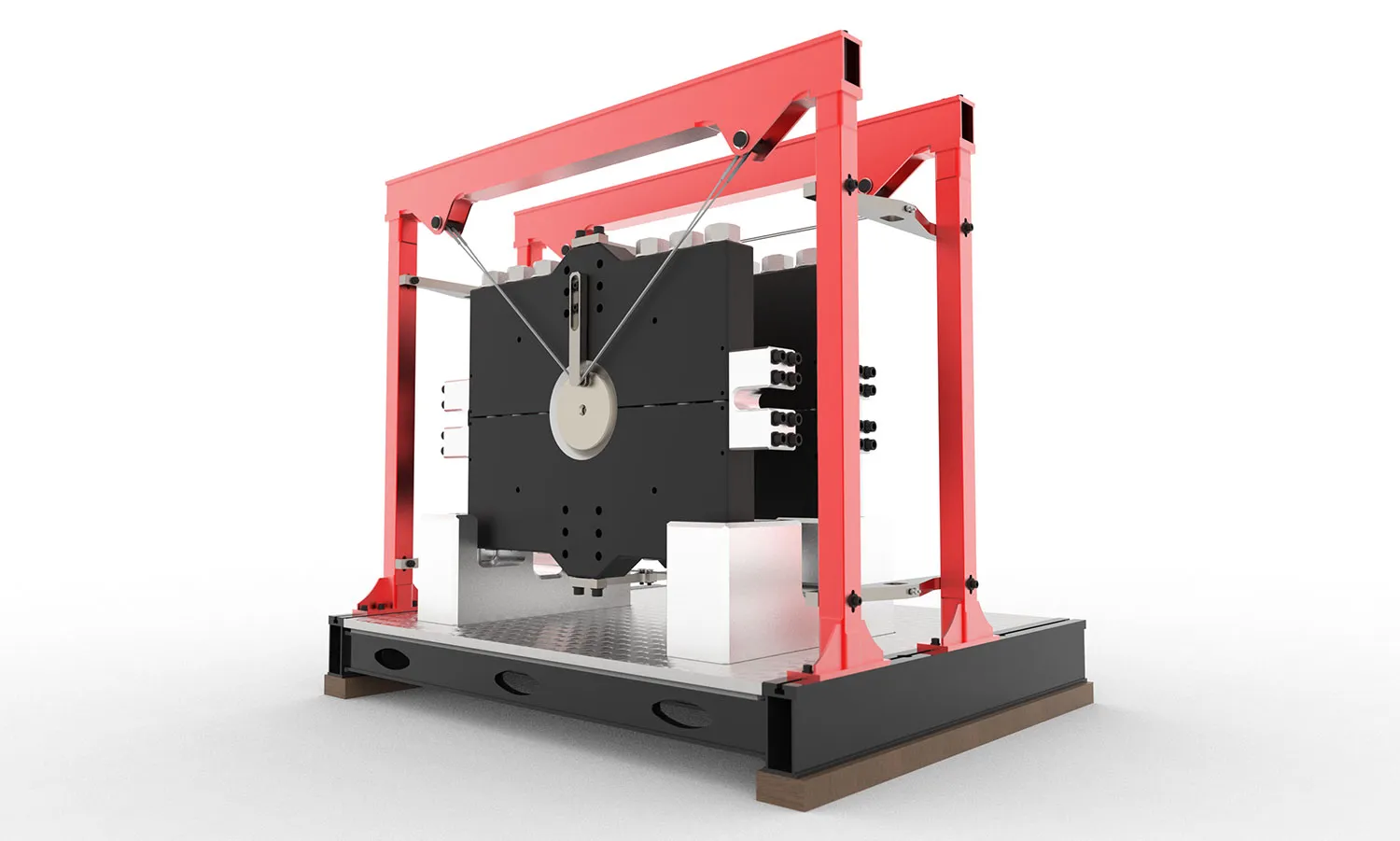

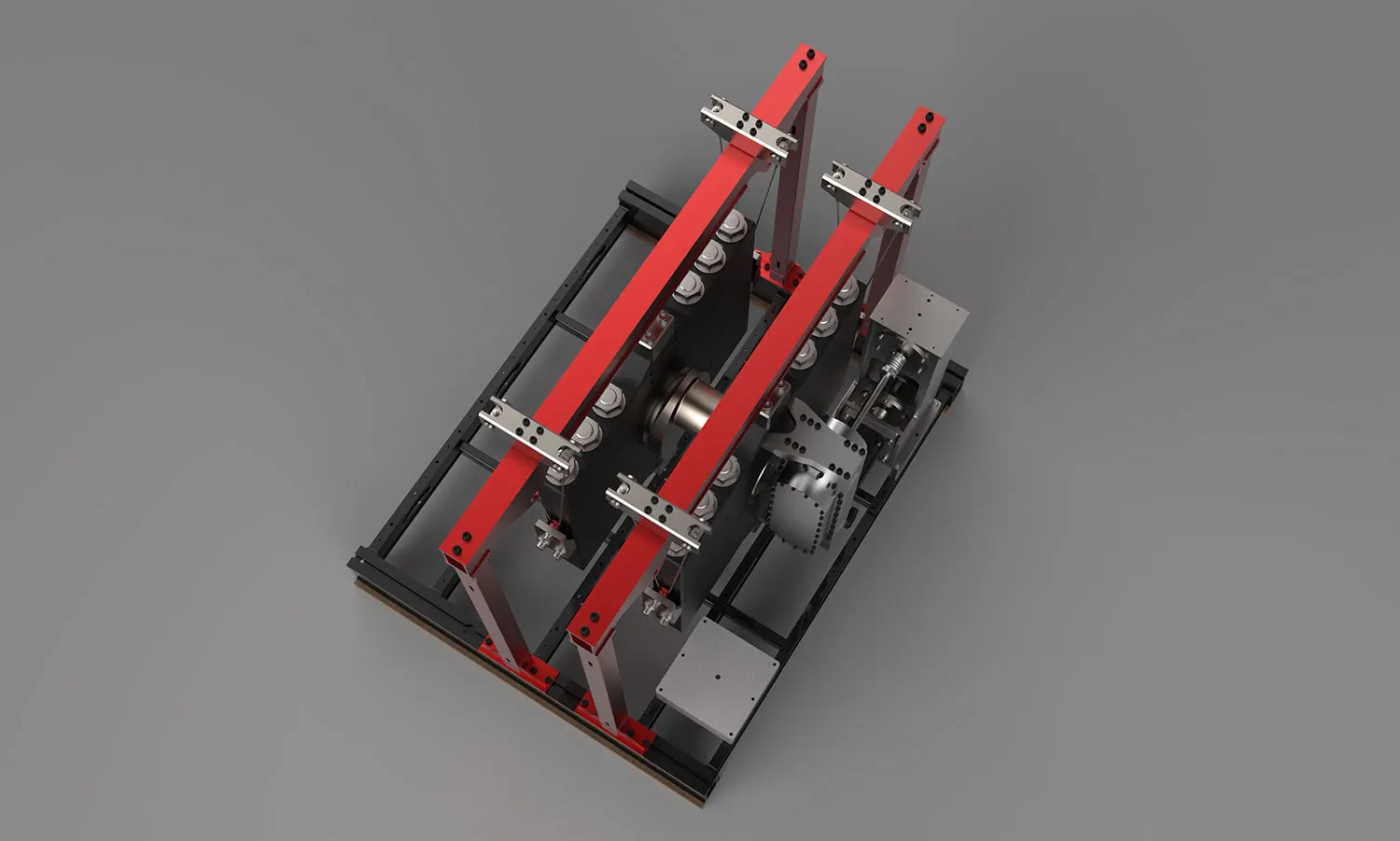

PRISMA SinusJet CTS
für Kurbelwellen
- Prüfung auf Biegung oder Torsion bis 75 Hz
- Kompatibel mit einzelnen Kurbelstücken oder kompletten Kurbelwellen
- Mechanische Spannung bis 190 mm Lagerdurchmesser
- Einfache Bedienung und schneller Probenwechsel
- Leichte, vollständig mechanische Bauweise
- Kein Fundament erforderlich
SinusJet CTS entdecken
Mehr erreichen mit weniger Aufwand
Multifunktionalität
Der SinusJet CTS Prüfstand bietet doppelte Funktionalität für
Kurbelwellen-Prüfungen: Aktuator und vertikales Rahmensystem sind
einstellbar und ermöglichen Biege- sowie Torsionsprüfungen.
Individuell anpassbare Prüfszenarien
Lastfälle und Szenarien lassen sich über die leicht bedienbare
elektrische Steuerung einfach definieren – bis zu 50 kNm Biege- und
100 kNm Torsionslast.
Flexibilität als Chance
Proben-Konfiguration
Je nach Prüfziel können die Proben als einzelne oder mehrere
Kurbelstücke sowie als komplette Kurbelwellen bis 1.000 mm Länge
vorbereitet werden.
Sichere, austauschbare Spannringe
Für hohe Kompatibilität ist der Prüfstand mit austauschbaren
Spannringen ausgestattet. Der wirksame Bereich spannbarer Durchmesser
liegt zwischen 75 mm und 180 mm.
Einfachheit und Effizienz
Einfache Bedienung
Der SinusJet CTS wurde für einfache Handhabung konzipiert: Stützsystem
und mechanischer Aktuator lassen sich in kürzester Zeit auf
unterschiedliche Probengrößen einstellen.
Mechanisches Design
Der Prüfstand nutzt einen bewährten mechanischen Ansatz, um mit einem
einzelnen Aktuator und einem 9-kW-Elektromotor hohe Biege- oder
Torsionslasten bei vergleichsweise niedrigem Erregermoment zu
erzeugen.
